Cerradura Inteligente Con Huella Digital Usando Arduino

Una cerradura con huella digital permite autorizar el acceso sin depender de una llave física. En este proyecto, Arduino coordina la lectura del sensor biométrico y activa temporalmente una cerradura eléctrica, un pestillo o un servomotor cuando encuentra una huella registrada. El objetivo de esta guía es explicar la arquitectura y el proceso de prueba para que puedas adaptar el montaje a tus componentes reales.

Qué hace el sistema

El sensor no envía una fotografía de la huella a Arduino. El propio módulo captura sus características, crea una plantilla y la compara con las plantillas guardadas en su memoria. Arduino recibe el resultado por comunicación serial y decide si libera el acceso, muestra un aviso o registra un intento fallido.

Componentes recomendados

• Una placa Arduino compatible con el nivel lógico del sensor.
• Un sensor óptico o capacitivo de huella con comunicación serial.
• Un actuador: servomotor, cerradura eléctrica o solenoide.
• Una etapa de potencia adecuada al actuador, como módulo relé o transistor con diodo de protección.
• Fuente regulada con corriente suficiente para el actuador y la electrónica.
• Indicadores opcionales: LED, zumbador, pantalla o pulsador interior.

Consulta la hoja de datos de cada pieza. No alimentes una cerradura o solenoide directamente desde un pin de Arduino: estos actuadores suelen necesitar más corriente y pueden producir picos que reinicien o dañen la placa.

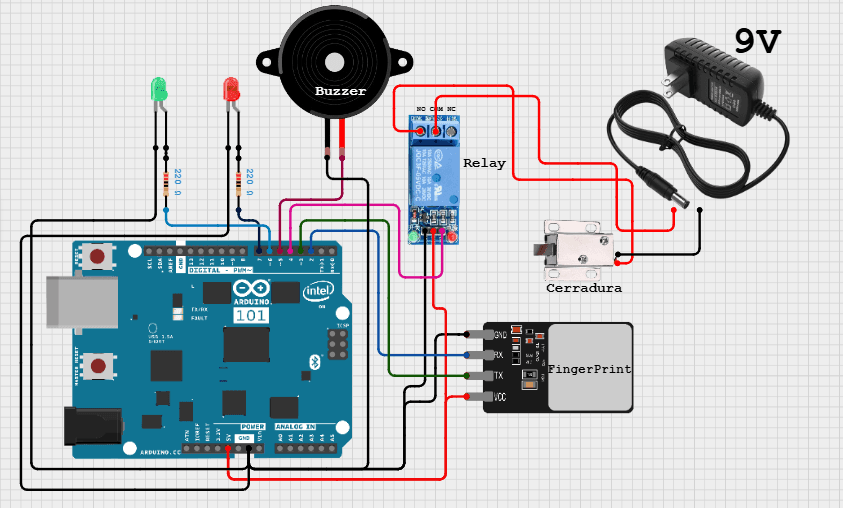

Organiza la conexión

Primero identifica alimentación, tierra, transmisión y recepción del sensor. Cruza las líneas seriales: TX del sensor hacia RX de Arduino y RX del sensor hacia TX. Todas las fuentes deben compartir una referencia de tierra cuando el diseño lo requiera. Mantén separados el cableado de señal y el del actuador para reducir interferencias.

Si utilizas una cerradura eléctrica, selecciona una fuente y una etapa de conmutación según su tensión y consumo. Añade la protección indicada por el fabricante para cargas inductivas. Trabaja siempre con el circuito desenergizado y evita usar tensión de red en una placa de pruebas.

Registro de huellas

Instala la biblioteca compatible con tu sensor desde el gestor de bibliotecas del entorno Arduino. Ejecuta primero el ejemplo de registro. El programa solicitará colocar el mismo dedo más de una vez, extraerá la plantilla y la guardará en una posición de memoria. Anota qué identificador corresponde a cada usuario y prueba el registro con el dedo centrado, limpio y en diferentes ángulos pequeños.

Lógica del programa

1. Inicializa el puerto serial y comprueba que el sensor responde.
2. Espera una imagen válida de la huella.
3. Convierte la lectura en características y busca coincidencias.
4. Si la coincidencia supera el nivel aceptado, activa el actuador durante pocos segundos.
5. Vuelve al estado cerrado y registra el resultado.
6. Después de varios fallos, aplica una pausa para dificultar intentos repetidos.

Conviene separar la lógica en funciones: leer huella, abrir, cerrar, avisar y gestionar errores. Así puedes cambiar el actuador o añadir una pantalla sin reescribir todo el programa.

Pruebas antes de instalar

Prueba primero sin conectar la cerradura: utiliza un LED para representar la salida. Verifica una huella autorizada, otra no registrada, lecturas parciales, reinicio de la alimentación y desconexión del sensor. Después conecta la etapa de potencia y mide si la tensión cae cuando actúa el mecanismo. Una fuente insuficiente es una causa frecuente de reinicios.

Seguridad y funcionamiento real

Un prototipo educativo no debe ser la única protección de una puerta crítica. Incluye apertura mecánica o salida de emergencia, un método seguro para borrar usuarios y una caja que impida acceder al cableado desde el exterior. Define qué ocurrirá ante un corte de energía y elige entre un mecanismo que permanezca cerrado o uno que libere la salida según el uso y la normativa aplicable.

Problemas frecuentes

• Si el sensor no responde, revisa velocidad serial, alimentación y cruce TX/RX.
• Si reconoce de forma irregular, limpia la superficie y vuelve a registrar el dedo.
• Si Arduino se reinicia al abrir, separa o mejora la fuente del actuador y revisa las protecciones.
• Si el mecanismo se calienta, reduce el tiempo de activación y comprueba su régimen de trabajo.

Con el montaje validado por etapas podrás convertir la demostración en un sistema más ordenado y mantenible. Documenta pines, fuentes, identificadores y tiempos para facilitar futuras mejoras.
